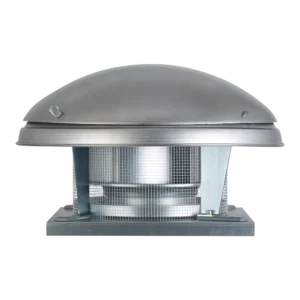

Çatı tipi yatay atışlı radyal fanlar yangın koşullarında duman boşaltmak için tasarlanmıştır ve CE işaretli F400-120 [1] belgelidir.

– Tüm modeller 120 °C hava ile sürekli çalışmaya da uygundur.

– Fanların montaj plakası galvanizli çelikten ve şapkaları sıvama alüminyumdandır.

– Tüm modeller kuş geçirmez kafes korumalıdır.

– Modele bağlı olarak 4, 6, 8, 4/8 veya 6/12 kutuplu, monofaze veya trifaze motorludur.

[1] 140, 180 ve 200 modeller dışında.

Motorlar

180N den 400N arası modeller

– Monofaze, tek hızlı motor 220-240V50Hz, IP55, class F, termal aşırı yük korumalı*.

Voltaj kontrol edilebilen hız**.

– Trifaze, tek hızlı motor

220-240/400-415V-50Hz, IP55, class F, termal aşırı yük korumalı*.

Voltaj ve ya frekans inverteri ile kontrol edilebilen hız**.

– Trifaze 2 hızlı motor 380-4150V50Hz, 4/8 kutuplu, IP55, class F, termal aşırı yük korumalı*.

450N den 630N arası modeller

– Trifaze, tek hızlı motor 220-240/400-415V-50Hz, IP55, class F.

Frekans inverteri ile kontrol edilebilen hız*.

– Trifaze, 2 hızlı motor 380-415V50Hz, 4/8 kutuplu (sadece 450N), IP55, class F.

630H, 710N ve 710H modelleri

– Trifaze, tek hızlı motor

400-415V-50Hz, IP55, class F.

Frekans inverteri ile kontrol edilebilen hız*.

* Termal koruma bağlandığında, elektrik tesisatı, yangın durumunda termal korumanın mevcut durumu ne olursa olsun fanların maksimum hızına izin veren bir güvenlik sistemi ile donatılmalıdır.

** Bir hız kontrol cihazı kullanırken, elektrik tesisatı, yangın durumunda fanların maksimum hızını sağlayan bir güvenlik sistemi ile donatılmalıdır.

Ek Bilgiler

180N, 200N ve 225N modelleri şömine dumanlarının tahliyesi için özel olarak tasarlanmıştır.

İstek üzerine trifaze 2 hızlı motor 380-450V 50Hz, 6/12 kutuplu (450N’den 710H’ye) üretilebilir.

•


  Kolay Montaj
  Taşıyıcı halkalar çatıya montajı kolaylaştırır

•


  Soğutma Sistemi
  Sistemin ömrünü uzatan ve motorun soğumasını sağlayan özel dizayn

•


  Koruyucu Kafes

•


  CTHB-N/CTHT-N Kendinden soğutma sistemi
  Motoru soğutmak ve aksamın ömrünü uzatmak için özel tasarım
